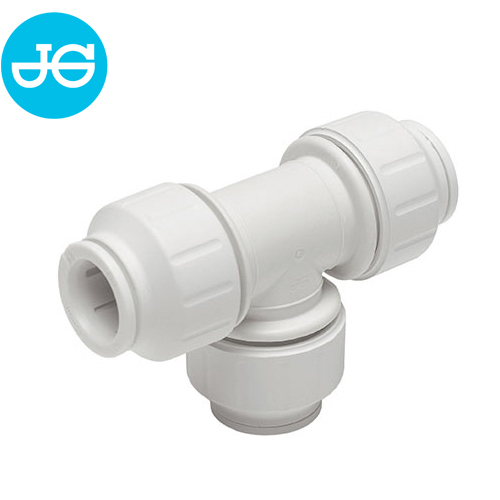

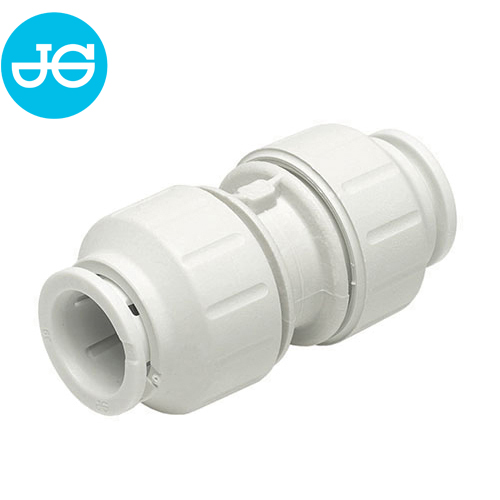

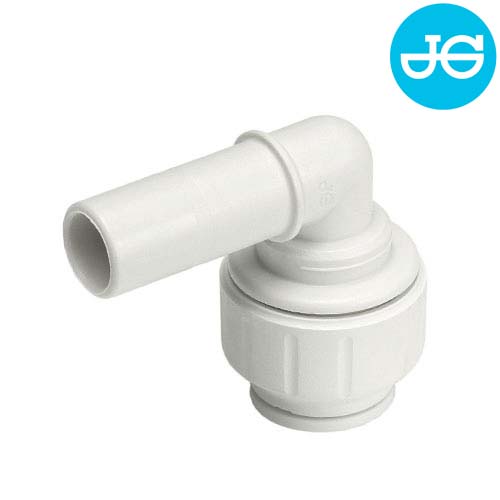

John Guest Speedfit Steckverbinder aus der PEM-Serie für die Heizungs- und Santitärinstallation

Herstellen der Verbindung

Vor dem Einstecken muss das Fitting in der „entriegelten“ Position stehen. In dieser Stellung befindet sich ein schmaler Spalt zwischen Schraubkappe und Fittingkörper.

Das John Guest BPEX-Rohr rechtwinklig an einer Einsteckmarkierung abschneiden und eine Superseal-Rohrstützhülse einsetzen. Rohr am O-Ring vorbei bis zum Anschlag in den Verbinder einstecken. Wenn das Rohr korrekt abgeschnitten wurde, steht die Einsteckmarkierung auf dem Rohr direkt vor dem Halteelement. Der O-Ring der Stützhülse bewirkt eine zusätzliche Abdichtung der Verbinder.

Die Schraubkappe bis zum Anschlag am Gehäuse festziehen. Hierdurch wird der O- Ring auf das Rohr gepresst und der Verbinder ist somit gesichert.

Lösen der Verbindung

Schraubkappe zurückdrehen, bis ein schmaler Spalt entsteht und die beiden Pfeile in gegenü- berliegender Position einrasten. Das Halteelement mit den Fingern oder unter Zuhilfenahme der Lösehilfe zurückdrücken und festhalten. Das eingesteckte Rohr kann nun herausgezogen werden.

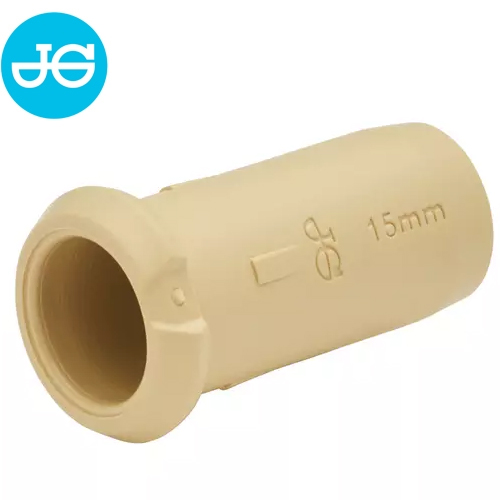

Beim dem Einsatz von Kunststoffrohren empfehlen wir Ihnen grundsätzlich den Einsatz von Stützhülsen.

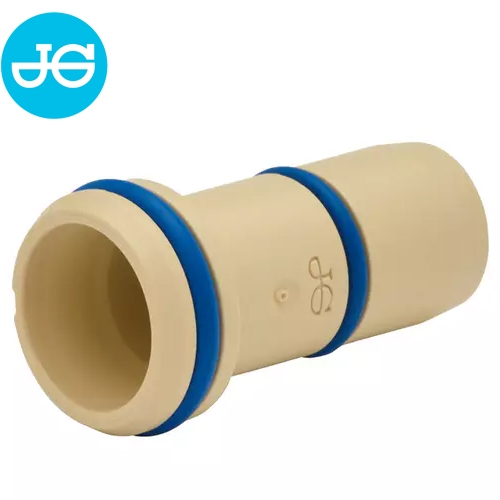

Für das John Guest BPEX-Rohr empfehlen wir die Verwendung mit den Superseal-Stützhülsen zu arbeiten, die somit doppelte Sicherheit bieten.

Die Form der Stützhülse und der O-Ring am Ende bewirken eine zweite Abdichtung in Inneren des Speedfit-Fittings. Durch die Kombination mit dem O-Ring im Verbinder wird eine sichere und dichte Verbindung hergestellt.

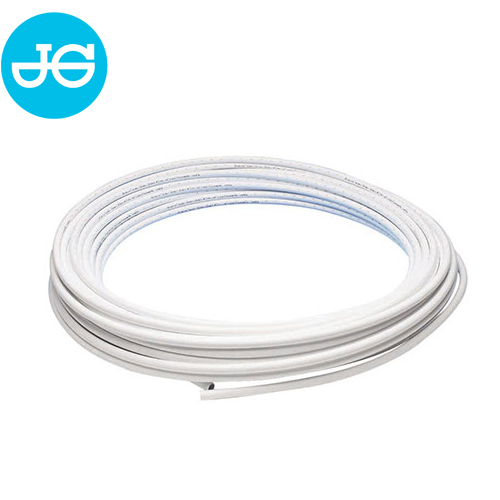

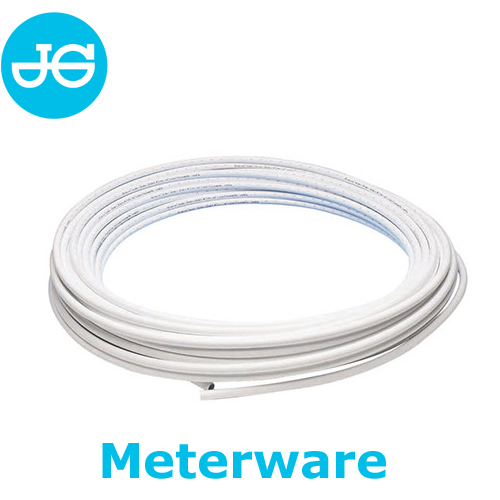

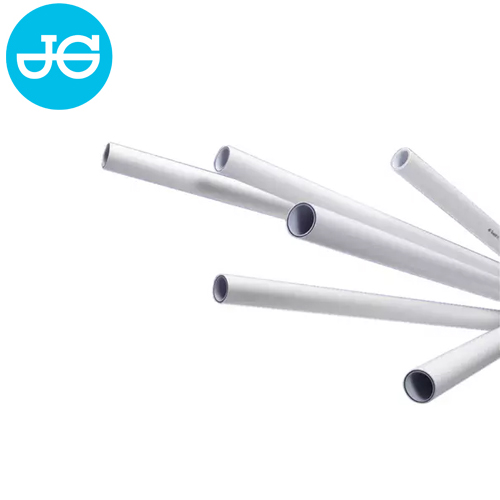

Das BPEX-Rohr von John Guest

Das John Guest Speedfit PEX-Barrier-Rohr besteht aus 5 Schichten, deren Mitte eine blau gefärbte Sauerstoff sperre ist, die das Eindringen von Luft in das System verhindert und dadurch die Auswirkungen von Korrosion auf Metallkomponenten reduziert. Aufgrund seiner geringen Wärmeleitfähigkeit beim Durchleiten von heißem Wasser ist das Speedfit-Rohr kühler und daher sicherer zu berühren.

Relativ geringe Wärmeverluste durch Abstrahlung bedeuten, dass ein System seine Wärme länger behält und schneller und mit weniger Verlusten Warmwasser liefert als ein Metallsystem.
